ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод ПК Веста.
-
Технологии каркаса :ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
-

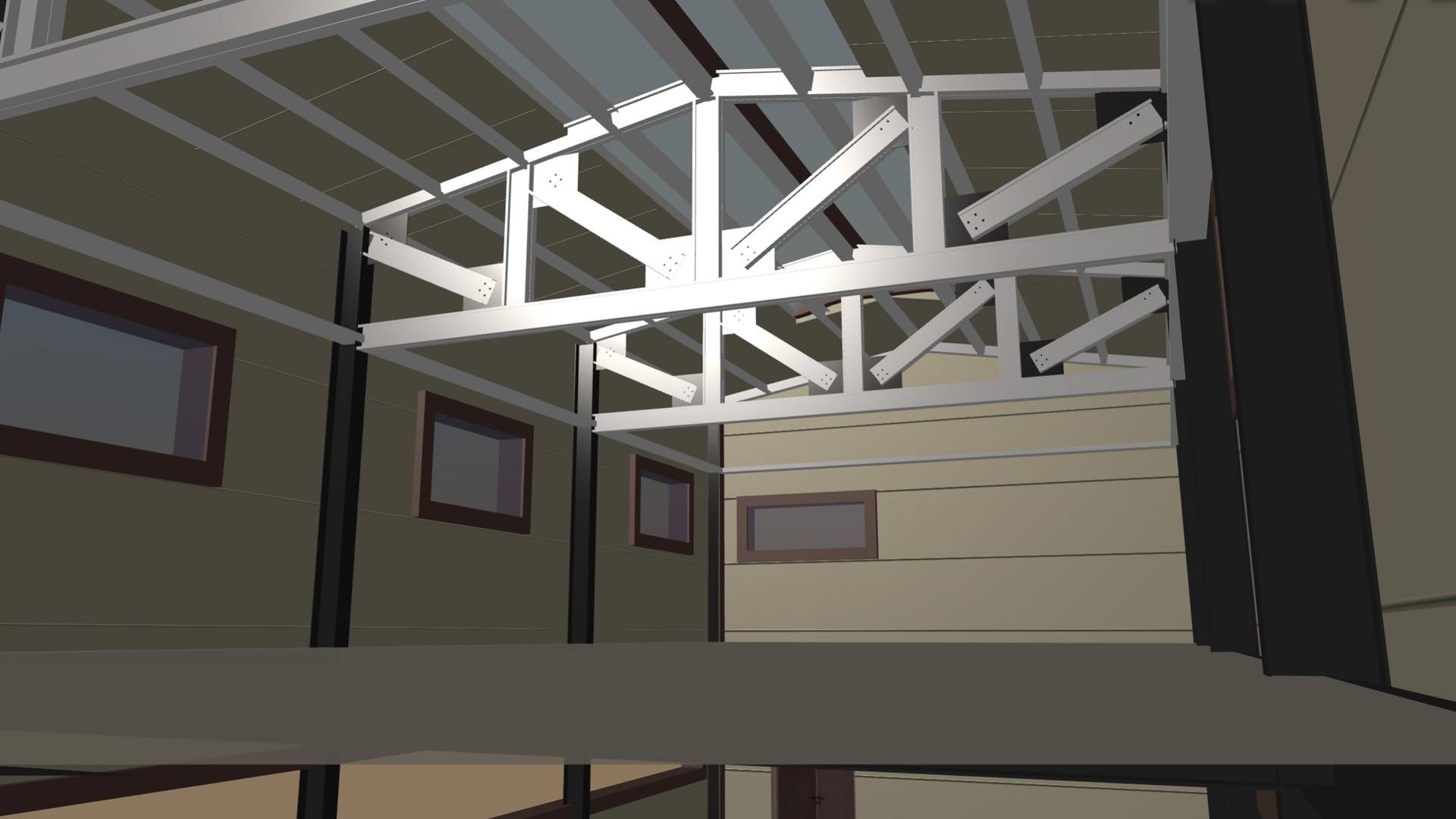

Конструктивы:H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
-
Конструкции:двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
-
Аксессуары:прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
-
Металл:С245, С350 или С345
-
Класс цинкования:только I (275 г/кв.м.)
-
Поставщики металла:Российские Новолипецкий МК и СеверСталь
-
Второстепенные элементы:диагональные связи, прогонная система (С-обр. и Z-обр.)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Соединение:только 100% болтовое соединение (высокопрочные болты нормальной прочности)
-
Обшивка:сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
-

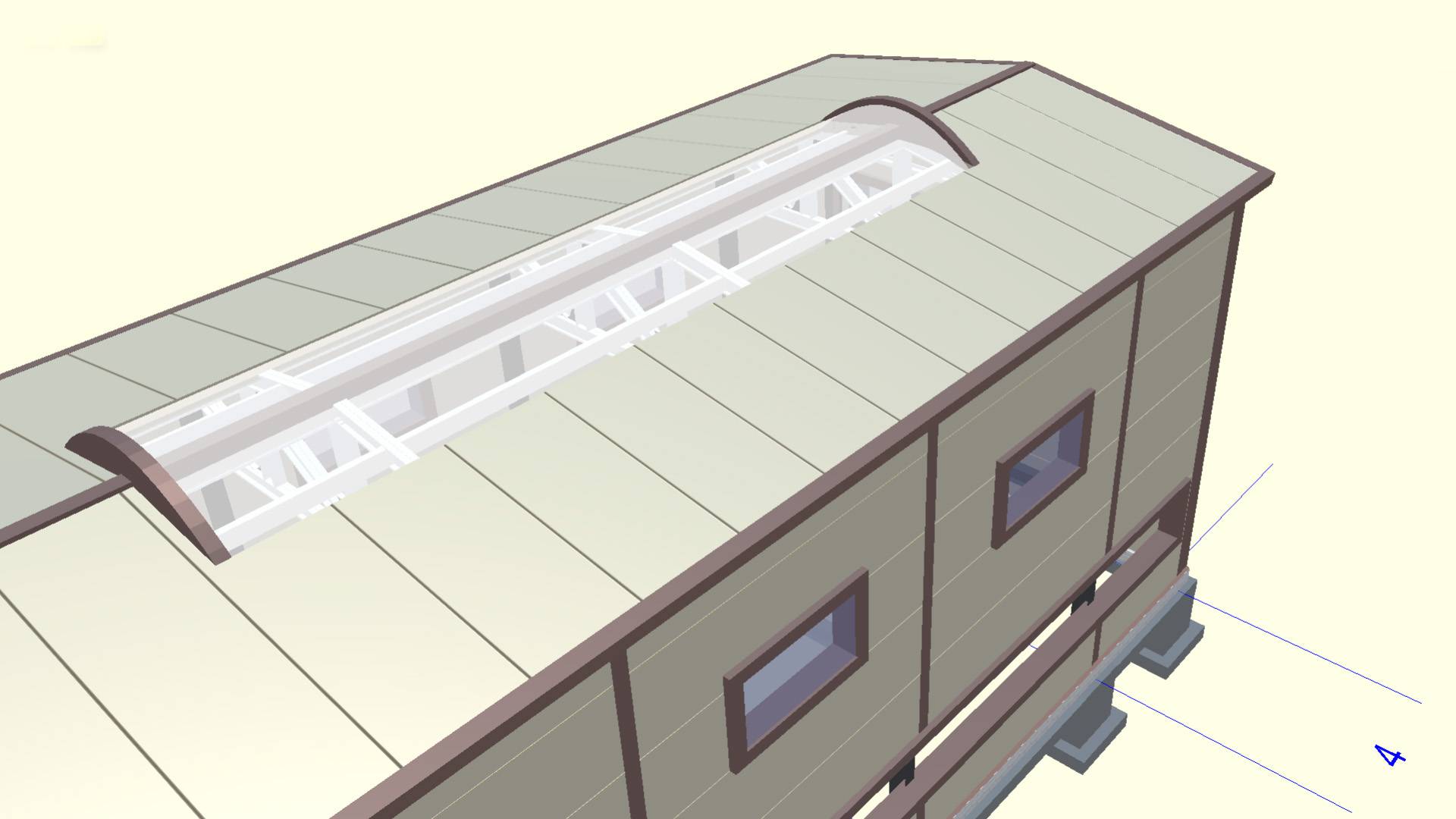

Аксессуары:фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
-
Тепловой контур:внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
-
Основные цвета (RAL):Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
-
Плотность минваты:не менее 100 кг/кв.м.
-
Толщина листа:0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Базовые нагрузки для северных стран:Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Базовые нагрузки для южных стран :Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Основные проекты:монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
-
Степень огнестойкости здания:IV-I
-
Сертификация:ISO
-
Примечания:при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с
-
Резка металла:на полосы нужно длины на плазме
-
Сборка:заготовок на стане
-
Сварка:всех основных элементов
-
Процесс:правка элементов на стане
-
Частичная сварка: :базы колонн и ребер жесткости
-
Финальная подготовка:песко струй / дробейструйка / горячее цинкованние
-
Покраска:есть (по требованию)
-
Заводской грунт:есть (20, 40 или 60 микрон)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
-
Процесс:холодногнутое профилирование металла
-
Резка и пробивка отверстий:есть (в авто режиме)
-
Покраска:отсутствует (высокие антикоррозионные свойства)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
О быстровозводимых зданиях рассказывает
Руководитель проекта WebSteel®
Процесс производства потолочных панелей требует современного компьютеризированного оборудования. И, следовательно, хорошо оснащенных цехов со стабильным микроклиматом, к которым подведены все инженерные коммуникации. Строить такие сооружения рекомендуется из легких металлоконструкций, только так можно оперативно ввести их в эксплуатацию, сократив при этом общие расходы на строительно-монтажные работы.
Как производятся подвесные потолки
Конструкции крепятся к перекрытию с помощью специальных подвесов и закрывают верхнее пространство помещения. Они используются для скрытия коммуникаций, выравнивания неровностей и устранения трещин.
Основные преимущества подвесных потолков — это экономия времени на установку и возможность скрыть дефекты поверхности. Выбор материала зависит от предпочтений, бюджета и стиля интерьера.
Изготовление потолочных панелей делится на несколько этапов:
- Лазерная резка с высокой точностью для сеток и элементов каркаса.
- Сварка и шлифовка деталей.
- Окраска в специальной камере в любой цвет.
- Подготовка монтажных карт.
- Тщательная упаковка для транспортировки.
Как результат, возведение цеха из ЛСТК требует строгого функционального зонирования и продуманных объемно-планировочных решений.
Проектирование объекта
Для успешного выполнения проекта нужно тщательно продумать все аспекты: от архитектурных решений до системы пожарной безопасности.
- Ключевой аспект — разработка плана работ по фасаду. Рекомендуется использовать сэндвич-панели, что сокращает сроки и минимизирует расходы.
- Прочность и устойчивость постройки — основной приоритет. Для каркаса целесообразно применять легкие металлоконструкции, которые обеспечивают высокую надежность.
- Обязательно правильно организовать транспортные и производственные потоки, чтобы обеспечить эффективное функционирование предприятия.
- Необходимо разработать план эвакуации, установить систему сигнализации и дымоудаления.
Конструктивные особенности

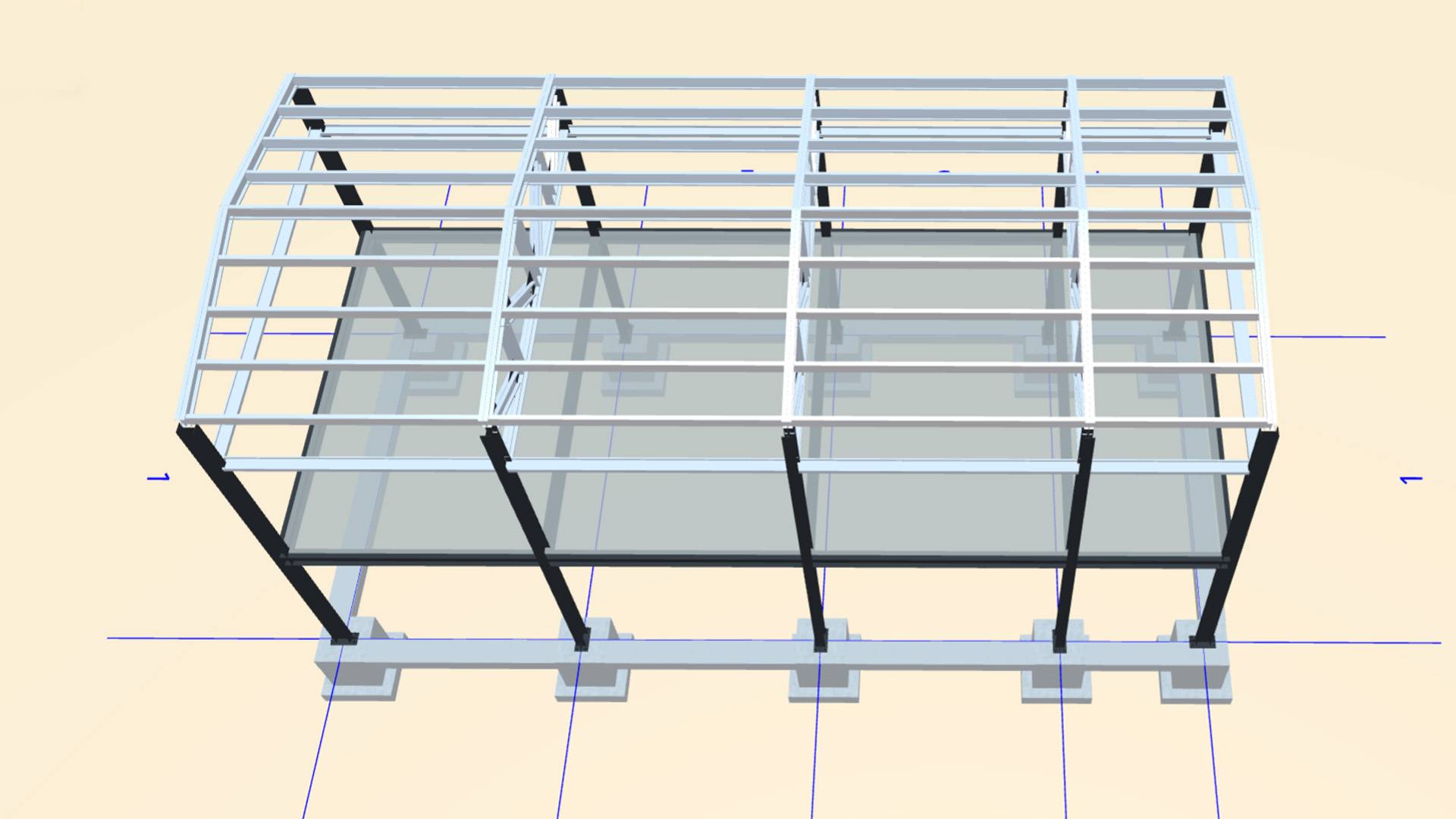

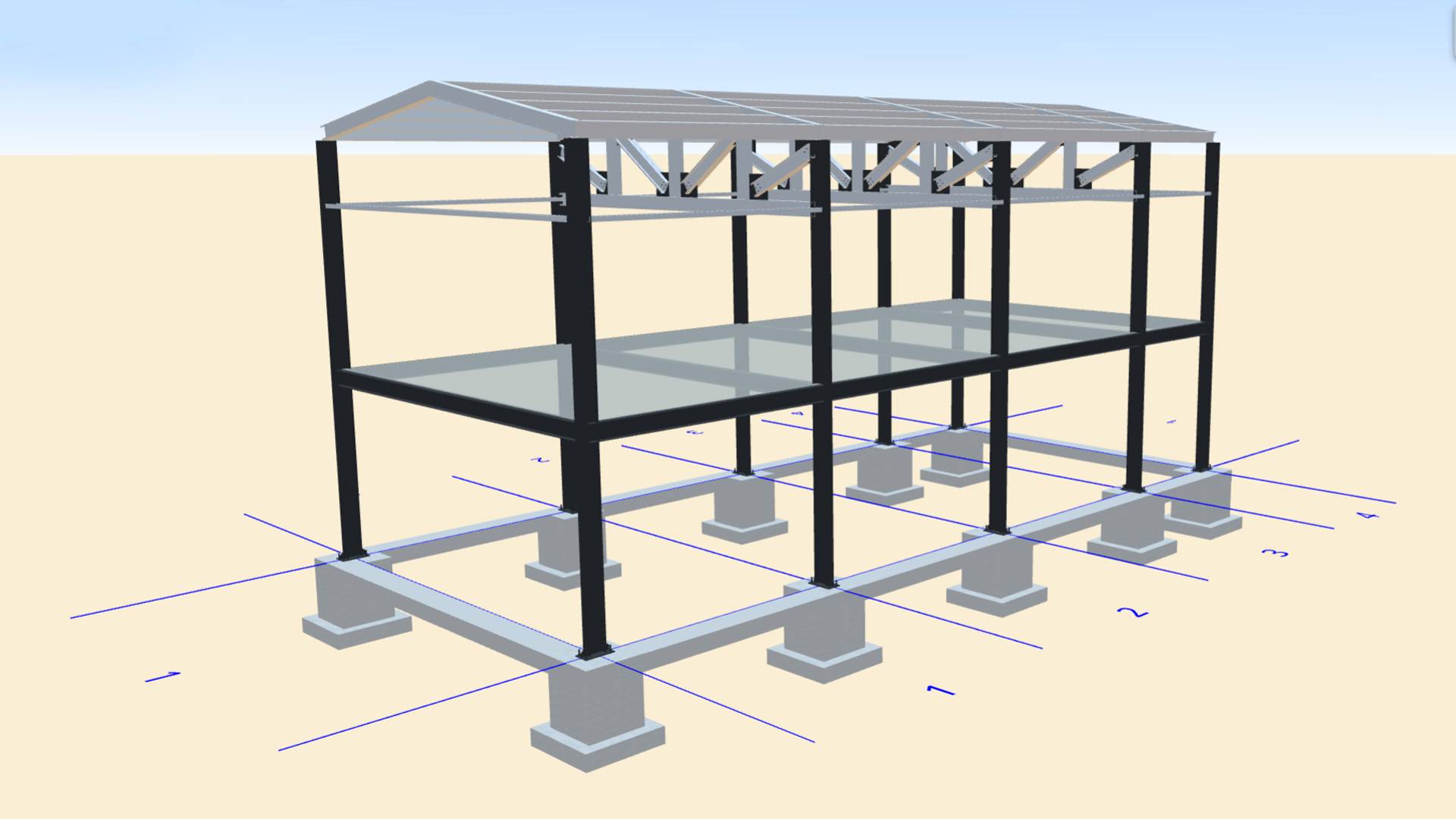

Современные быстровозводимые строения строятся с использованием металлокаркаса из стальных профилей, таких как гофрированные и сварные двутавровые балки: они обеспечивают прочность и устойчивость. Для тепло- и звукоизоляции применяются сэндвич-панели, которые состоят из двух металлических листов и слоя утеплителя.
Облегченный фундамент — это экономически выгодная возможность строить на ровных площадках без необходимости глубокого заложения. Это сокращает расходы и ускоряет процесс возведения. Составные части металлокаркаса фиксируются с помощью болтовых и разъемных соединений, а в некоторых случаях используется сварка.
Точность подгонки и быстрый монтаж достигаются благодаря предварительному изготовлению нужных деталей на заводе. Это исключает усадку. Сразу же после завершения монтажа можно устанавливать оборудование.
Гарантируется высокая ремонтопригодность. При необходимости можно легко провести ремонт или модернизацию с минимальными простоями. Кроме того, постройки обладают мобильностью: их можно быстро демонтировать и перенести на новую локацию без потери функциональности.
Строения отличаются устойчивостью, энергоэффективностью и удобством в эксплуатации.
Этапы строительства
В производство включено изготовление металлокаркаса, обшивки, фасонных деталей. На строительной площадке сначала возводят фундамент, тип которого зависит от грунта и нагрузок (ленточный, свайный и другие). Состоящий из готовых конструкций, каркас обшивают утепленными сэндвич-панелями или профильными листами. После этого устанавливают ворота, двери и окна. Завершающим этапом является устройство полов из монолитных бетонных плит с упрочняющими покрытиями.
Строительство быстровозводимого цеха: преимущества перед арендой
Быстровозводимые сооружения становятся все более популярными благодаря своим многочисленным преимуществам.
- Использование легких металлоконструкций - существенная экономия по сравнению с традиционными материалами, такими как кирпич или бетон. Это снижает общую стоимость.
- Такие постройки монтируются значительно быстрее, чем традиционные здания. Это сокращает время на строительство. Кроме того, снижаются затраты на аренду техники и оплату труда.
- Строительные элементы легче перевозить, что снижает расходы на доставку. Практически все из них изготавливаются на заводе и поставляются готовыми, что упрощает процесс сборки на месте.
- Энергоэффективные проекты сооружений снижают затраты на отопление и охлаждение, что делает их более выгодными в долгосрочной перспективе.
- Строения можно легко перестраивать, дооборудовать или модернизировать в соответствии с изменяющимися потребностями бизнеса. Это позволяет адаптировать производственные мощности под новые задачи.
- Их можно разобрать и перевезти на другое место, что делает их идеальными для компаний, которые могут менять местоположение или расширять производственные площади.
Факторы, влияющие на стоимость
- Габариты, определяющие общий вес каркаса. Для сооружений нестандартной формы габариты берут по их максимальному значению.
- Нагрузочная способность. Имеет значение для зданий с несколькими этажами или в случае установки на несущих конструкциях подъемно-транспортных механизмов.
- Выбор материалов и толщины обшивки. Должен быть разумным компромиссом между тепловыми потерями и затратами.
Точную стоимость строительства можно определить только в смете, которая составляется с учетом сложности проекта.
Быстровозводимые технологии — это оптимальное решение для бизнеса любого масштаба. Они экономически выгодны для современных производств, включая изготовление подвесных потолков. ПК ВЕСТА предлагает строительно-монтажные работы под ключ в любой точке мира. Компания выполняет полный цикл услуг: проектирование, согласование, монтаж, установку инженерных систем. Для удобства пользователей доступен онлайн-сервис WebSteel®, где можно рассчитать стоимость и получить услуги круглосуточно.
Выбирая PK VESTA вы получите:
1. Новая философия и инновационная бизнес-модель «Smart Techno Design», позволяющая клиенту быстро визуализировать быстровозводимое здание онлайн в новом сервисе WebSteel, мгновенно рассчитывать стоимость базовых затрат на строительство с автоматическим учетом климатических зон (снеговая, ветровая и сейсмическая), получать эскизы с подробным техническим заданием и заказывать готовый «комплект здания» онлайн в любую точку мира.
2. Уникальные решения от старого завода из известного промышленного города Тула (металлообработка с XVII века), предлагаемые специально для вас для проектирования и изготовления энергоэффективных быстровозводимых зданий «под заказ».
3. Особый акцент на качество нашей продукции, высокую безопасность и надежность производственных мощностей при высокой автоматизации рабочих процессов и новейшие IT-технологии в формате обслуживания клиентов 24/7 через Интернет на мировых рынках (Евразия, Африки, Ближнего Востока и Латинской Америки)
Сравнение технологий:
| Категории |
ЛСТК-цинк |
ЛМК-черный |
Железобетон |
|---|---|---|---|
|
|
|||
| 1) Металлоемкость каркаса | Низкая | Средняя | Высокая |
|
2) Несущая способность |
Высокая | Высокая | Высокая |
|
3) Трудоемкость изготовления |
Низкая | Средняя | Средняя |
|
|
|||
|
4) Трудоемкость монтажа |
Низкая | Средняя | Средняя |
|
5) Антикоррозионные свойства |
Высокие | Низкие | Низкие |
|
6) Затраты на фундамент |
Низкие | Средние | Высокие |
|
|
|||
|
7) Вместимость в транспортное средство |
Высокое | Средняя | Низкая |
|
8) Процесс сварки |
Отсутствует | Есть |
Отсутствует |
|
9) Предел огнестойкости |
Средний |
Высокий | Высокий |
|
|
|||
|
10) Частота дефектов изготовления |
Погрешность в пробивке отверстий, резки элементов на нужную длину – низкая. |
Эффект грибовидности и серповидности после сварки на заводе- средняя/высокая. |
Сколы бетона, трещины, разрывы и смещение арматуры – низкая/средняя. |
|
11) Частота применения в зданиях с высоким уровнем влажности и аммиачной агрессивной средой |
Высокое |
Низкое |
Низкое |
Сравнение с конкурентами:
|
Категории |
Завод PK VESTA |
Конкуренты |
|---|---|---|
|
|
||
| 1) Работа на рынке в России и СНГ |
С 1991г. (без изменения названия и телефонов) |
С 2000ых (многие заводы образовались позже) |
|
2) В собственности (промышленные и складские помещения с площадкой и инженерными сетями) |
Есть |
Нет (основные заводы берут в аренду) |
|
3) Металлоемкость каркаса |
Низкая (28-31 кг/кв.м. – северные страны) |
Средняя (32-35 кг/кв.м. – северные страны) |
|
|
||
|
4) Производство каркасов и сэндвич панелей (2в1) |
Есть |
Нет (специализация на каркасах или только панелях. Массовый рынок) |
|
5) Средний стаж работы специалиста |
Более 10 лет |
Менее 5 лет |
|
6) Опыт проектирования зданий |
С 1985г (часть специалистов в инженерном составе) |
С 2000ых (основной рынок БВЗ в России) |
| Виды работ | Длина, м / с шагом колон 6м | |||||
|---|---|---|---|---|---|---|
| С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов | 30 | 36 | 42 | 48 | 54 | 60 |
| Сроки проектирования и изготовления, мес (разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Сроки фундаментных и монтажных работ, мес. | 2 | 2 | 2 | 2 | 2 | 2 |
| Несущий каркас, руб. (Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом) |
891588 | 1133396.4 | 1290252 | 1447108.8 | 1603964.4 | 1760820 |
| Ограждающие конструкции, руб. (проф лист), фасонные элементы, крепеж |
610708.8 | 711445.8 | 812183.4 | 912920.4 | 1013658.6 | 1114395.6 |
| Устройство фундаментов, руб. (тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м) |
450688.8 | 553452.6 | 630730.2 | 708008.4 | 785286.6 | 862564.2 |
| Устройство железобетонного пола, руб. (тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой) |
555849.6 | 682591.2 | 777900.6 | 873210.6 | 968520 | 1063829.4 |
| Монтаж здания, руб. (есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют) |
405619.8 | 498106.8 | 567657 | 637207.8 | 706758 | 776308.2 |
| Количесво евро фур,штук | 3 | 3 | 3 | 4 | 4 | 5 |
| Доставка, руб. (наземная, до 200км) |
24000 | 24000 | 24000 | 32000 | 32000 | 40000 |
| Итого от: | 3457435.2 | 4244422.6 | 4833565.8 | 5430710.8 | 6019854.6 | 6616996.8 |
