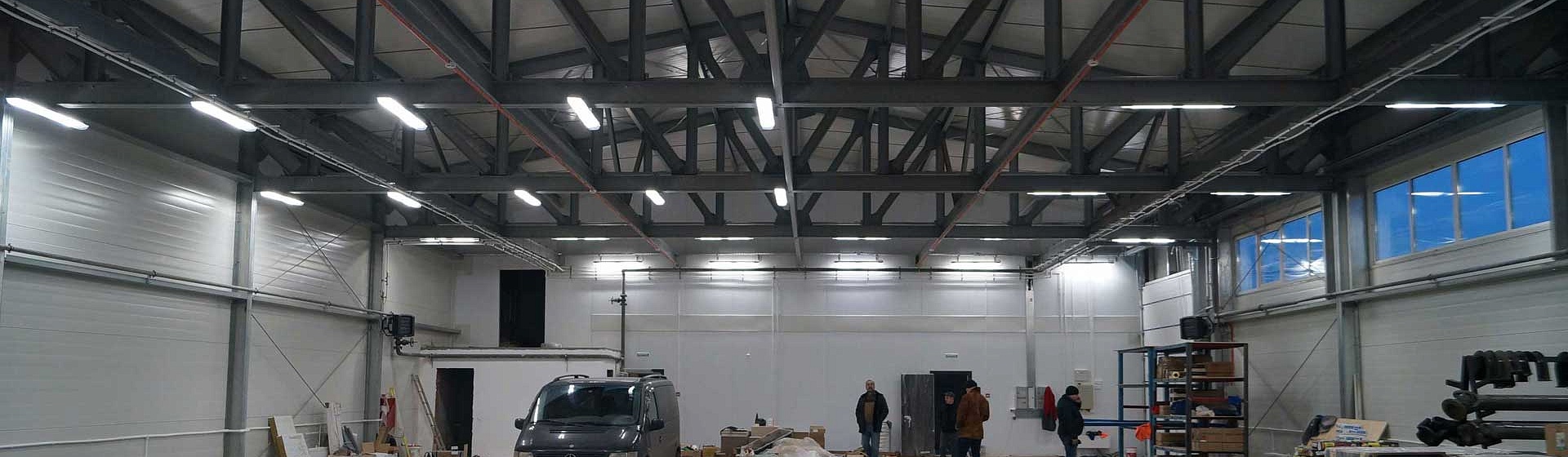

Лёгкие металлоконструкции - это строительные системы, в которых несущий каркас здания или сооружения выполнен из металла. При этом вес таких конструкций значительно меньше по сравнению с традиционными материалами — железобетоном или кирпичом. Ключевое преимущество ЛМК заключается в сочетании прочности и малого веса: такие конструкции проще транспортировать, быстрее монтировать и они создают меньшую нагрузку на фундамент.

Из чего делают?

Для изготовления лёгких металлоконструкций используют разные материалы:

Сталь: чаще всего применяют горячекатаный сортовой и фасонный прокат толщиной от 4 мм и более.

Лёгкие сплавы: например, алюминий или магний. Такие конструкции примерно в три раза легче стальных, устойчивы к коррозии, но обычно менее прочны.

Как производят?

Процесс производства включает несколько этапов:

  1. Проектирование. Создаётся трёхмерная модель и детальные чертежи, рассчитываются нагрузки и подбираются необходимые материалы.
  2. Раскрой металла. Исходный материал (листы, трубы, швеллеры) режут на заготовки высокой точности при помощи станков плазменной или лазерной резки с ЧПУ.
  3. Обработка и формовка. Заготовкам придают нужную форму (гибка, вальцовка), высверливают отверстия для крепежа, нарезают резьбу.
  4. Сварка и сборка узлов. Отдельные детали соединяют в крупные блоки с помощью сварки или болтовых соединений.
  5. Защита от коррозии. Поверхность очищается и покрывается защитным слоем (оцинковка, порошковая краска).
  6. Упаковка и отгрузка. Готовые изделия маркируются, комплектуются и упаковываются для транспортировки.

Широкое применение станков с числовым программным управлением (ЧПУ) обеспечивает высокую точность геометрии деталей, что критично для их идеальной стыковки во время монтажа.

В чём плюсы?

У ЛМК есть ряд весомых преимуществ:

  1. Скорость монтажа. Элементы изготавливают заранее на заводе, поэтому на объекте их просто собирают. Это позволяет существенно сократить сроки возведения зданий.
  2. Экономия. Малый вес конструкций даёт возможность использовать простой и дешёвый фундамент, а также снижает общий расход материала.
  3. Гибкость. ЛМК легко адаптируются под любые архитектурные решения и могут быть дополнены различными фасадными материалами.
  4. Энергоэффективность. Каркас можно интегрировать с системами утепления и вентиляции.
  5. Сейсмоустойчивость. Конструкции часто проектируют с учётом устойчивости к землетрясениям.
  6. Ремонтопригодность. Металлические элементы гораздо проще ремонтировать.
  7. Экологичность. Сталь и другие металлы отлично перерабатываются, снижая тем самым нагрузку на окружающую среду.

Где применяют?

ЛМК широко используются в строительстве самых разных объектов:

  1. Промышленные здания (заводы, фабрики, склады);
  2. Торговые центры, павильоны, выставочные комплексы;
  3. Спортивные сооружения (стадионы, арены, спортзалы);
  4. Сельскохозяйственные постройки (зернохранилища, коровники, теплицы);
  5. Жилые и общественные здания (малоэтажные дома, модульные общежития, школы);
  6. Эстакады, путепроводы, опоры линий электропередачи.

Важное уточнение: ЛМК и ЛСТК

Часто эти понятия путают, хотя между ними есть разница.

ЛМК обычно делают из горячекатаного проката (толщина стенок от 4 мм и более).

ЛСТК (лёгкие стальные тонкостенные конструкции) изготавливают из холодногнутых оцинкованных профилей толщиной до 4 мм. Из-за разной технологии производства у них отличаются сферы применения и способы монтажа.

Есть ли недостатки?

Да, у ЛМК есть ограничения:

  1. Ограничения по высоте. Для жилых зданий не рекомендуется строить выше 8–9 этажей, для промышленных объектов — выше 20 метров.
  2. Требования к защите от коррозии. Если используется обычная углеродистая сталь, крайне важно качественно нанести защитное покрытие.
  3. Огнестойкость. Металл теряет свою прочность при нагреве, поэтому для повышения огнестойкости требуется дополнительная защита (лакокрасочные покрытия или конструктивная огнезащита).

Стоимость зданий из ЛМК и ЛСТК

Стоимость каркасных или бескаркасных зданий, построенных по современным технологиям ЛСТК (лёгкие стальные тонкостенные конструкции), в 5–7 раз ниже стоимости традиционного капитального строительства.

При этом сроки возведения простых конструкций составляют всего 1–2 месяца.

ПК «Веста» внедряет современные технологии как на производстве, так и при работе с клиентами. Мы разработали уникальный онлайн-сервис WebSteel® для проектирования сооружений из ЛСТК. С его помощью вы можете:

  1. проектировать здание прямо через интернет;
  2. визуализировать объект в формате 3D-моделирования;
  3. оформить заказ в любой регион России. Сервис доступен круглосуточно, без выходных.

Хотите узнать больше? Заполните короткую форму на сайте, позвоните нам или закажите обратный звонок нашего менеджера!

Гарантии

Базовая гарантия

Выбирая надёжные легкие металлоконструкции от ПК ВЕСТА, Вы получаете от бренда гарантии качества и максимально комфортные условия в период владения зданием. На новые каркасы, купленные на территории Российской Федерации, предоставляется по умолчанию 1 год гарантии на комплект здания заводского изготовления и от 25 лет срока эксплуатации.

Расширенная гарантия

Также есть возможность получить 5 лет гарантии на стальные каркасы с индивидуальным учетом эксплуатации объектов в разных регионах России и международных рынках (наличие океана или водных ресурсах, высоким уровнем влажности внутри помещения, назначения здания, определённой технологии и т.д.)


guarantees
Комплектация

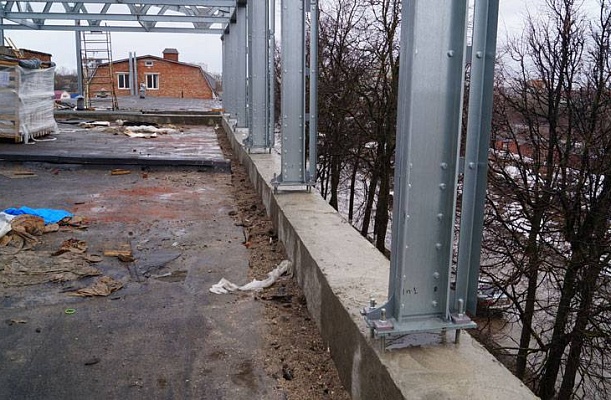

Устройство для монтажа несущих колонн
Включены в комплект здания. Это готовые элементы из черного металла, которые монтируются на анкерную группу с фундаментом для дальнейшей установки несущих вертикальных колонн. ВАЖНО! Анкера обычно покупает клиент сам или его местная монтажная организация по месту.

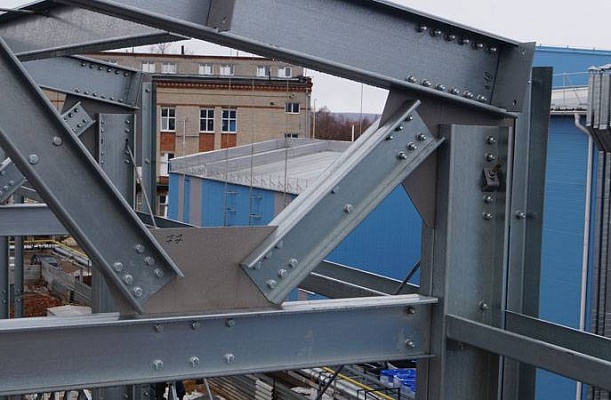

100% болтовое соединение
Включены в комплект здания. Все элементы в несущих легких стальных конструкциях сболчиваются и закрепляются с помощью болтов высокой прочности. ВАЖНО! Сварка полностью отсутствует во время монтажных работ.

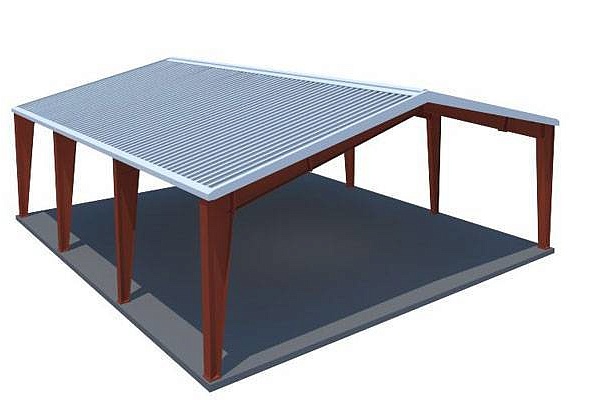

Двухскатный тип кровли

Является самой распространённой и экономичной расчётной схемой на мировых рынках. На 15% стоит дешевле, чем односкатная кровля. Применяется во многих сегментах отраслей (ангары, склады, офисы, магазины, цеха и т.д.) Без жестких требований к внешнему виду ее часто утверждают и согласуют с местным архитектурным отделом.

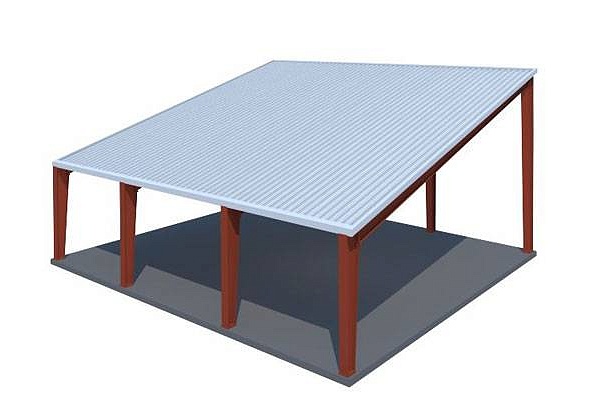

Односкатный тип кровли
Применяется конструкция с 1 скатом реже и стоит примерно на 15% дороже, чем двухскатная кровля. Находит применение для пристроек к существующим зданиям, реконструкциям и небольших по размерам зданиям.

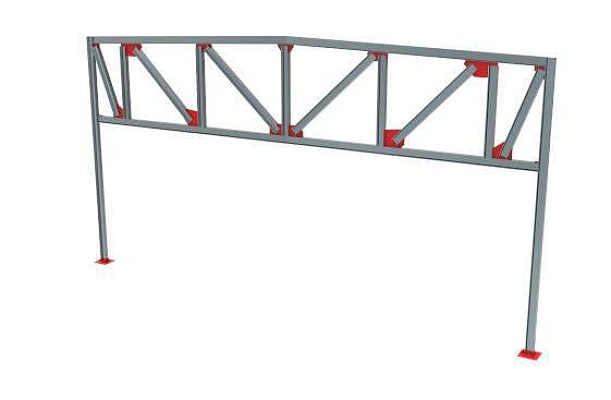

Плоская кровля
Является распространённым выбором для зданий с жесткими требованиями к внешнему виду и специальном назначению здания. Это самый красивая конструкция, но и самая дорогая (на 20-25% дороже, чем двухскатная) Угол ската обычно 2гр. По периметру сверху на кровле применяется парапет с высотой 0.6м.

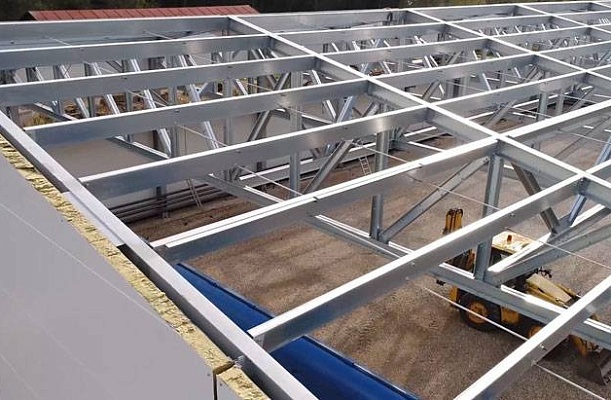

Прогонная система
Включены в комплект здания. Состоят обычно из кровельных или стеновых холодногнутых профилей с определённым шагом. Цель – придание горизонтальной жесткости каркасу и создание подсистемы для монтажа ограждающих конструкций.

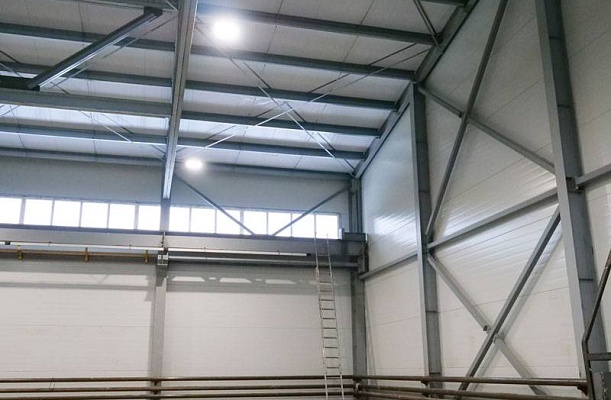

Диагональные связи
Включены в комплект здания. Обычно состоят из металлического прутка круглого сечения, уголка или швеллера в зависимости от проектных решений, размеров здания и климатических зон. Цель – придание горизонтальной жесткости каркасу. В некоторых случаях применяется портальные рамы или двойные диагональные связи при больших размерах здания.

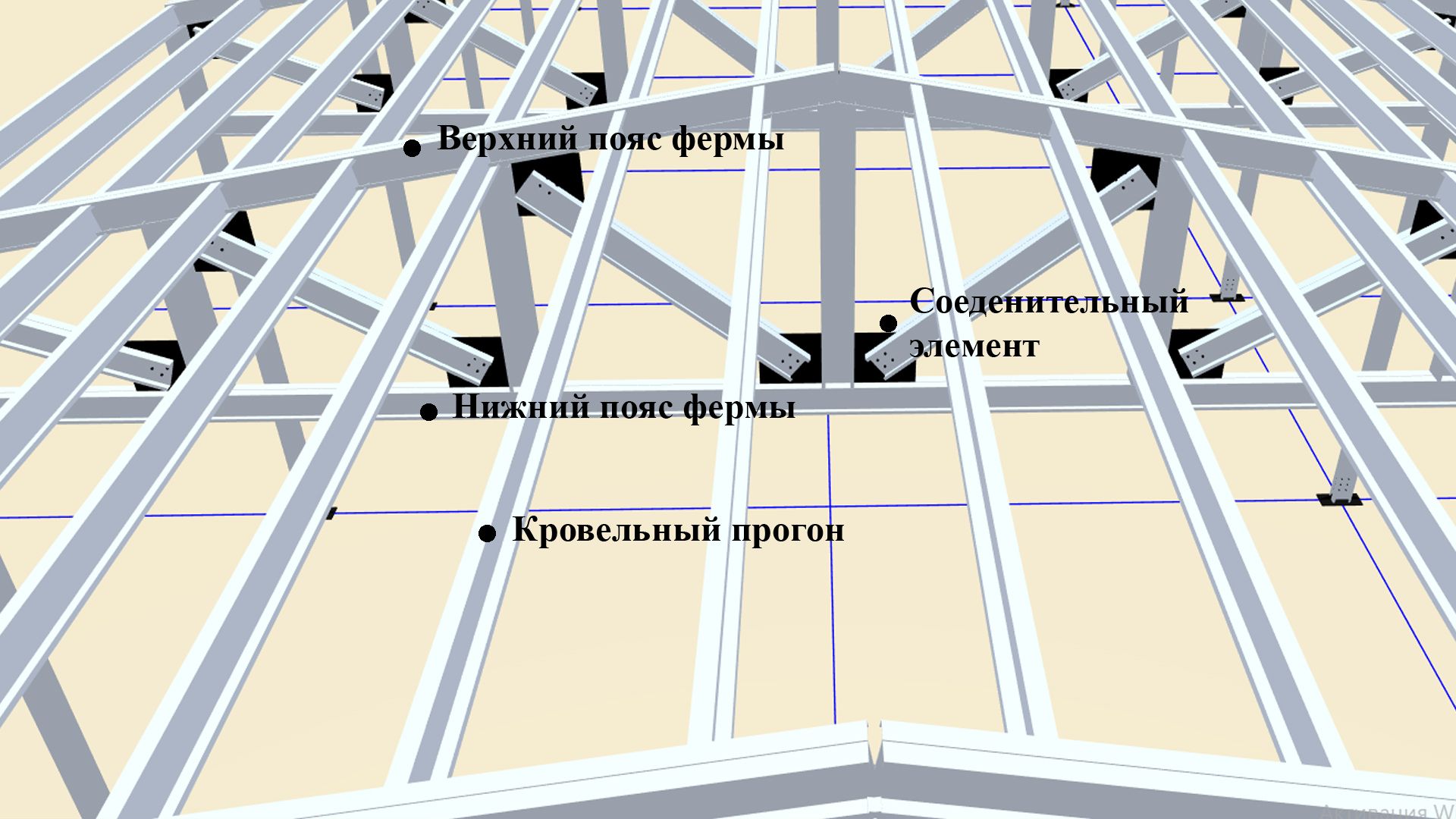

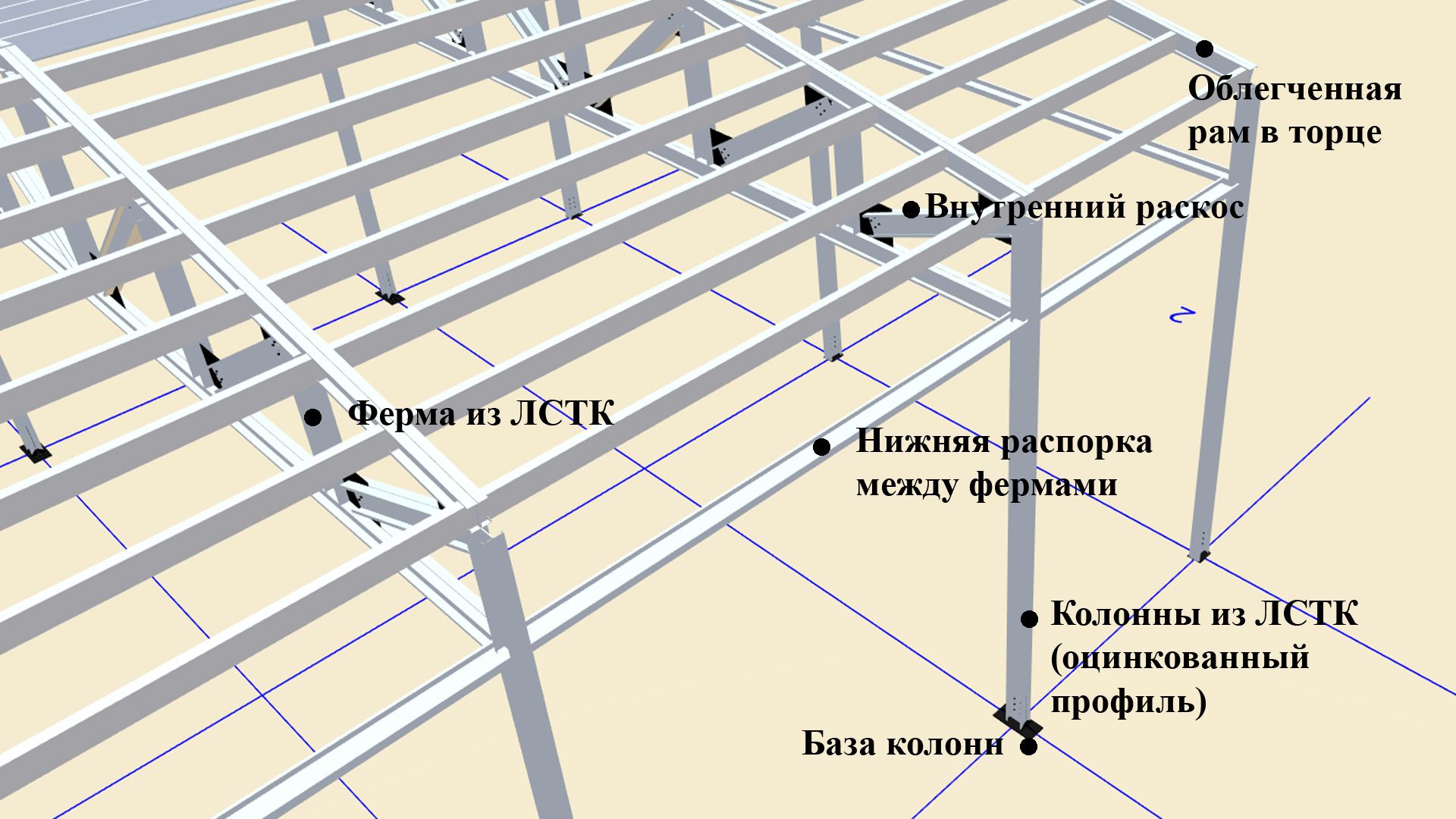

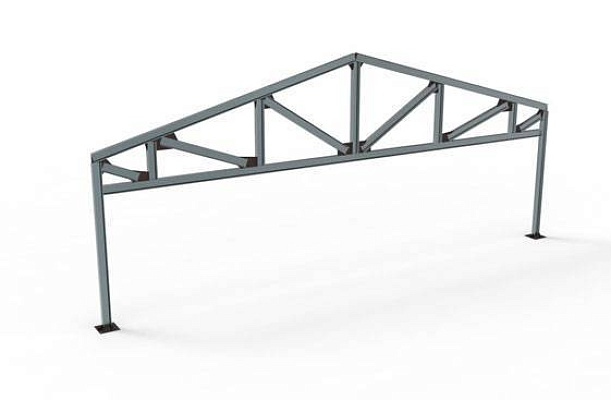

Холодногнутый профиль ЛСТК (C-channel)
Марка стали
S350 (предел текучести)
Класс цинкования элементов
1-ый класс (275 г/кв.м.) Premium
Металлоемкость
От 24 кг/кв.м. (северные страны)
Пролет и высота
До 36м ширины (без колонн) До 12м высоты (до низа)
Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)
Шаг рам
3-6 (между колонами)

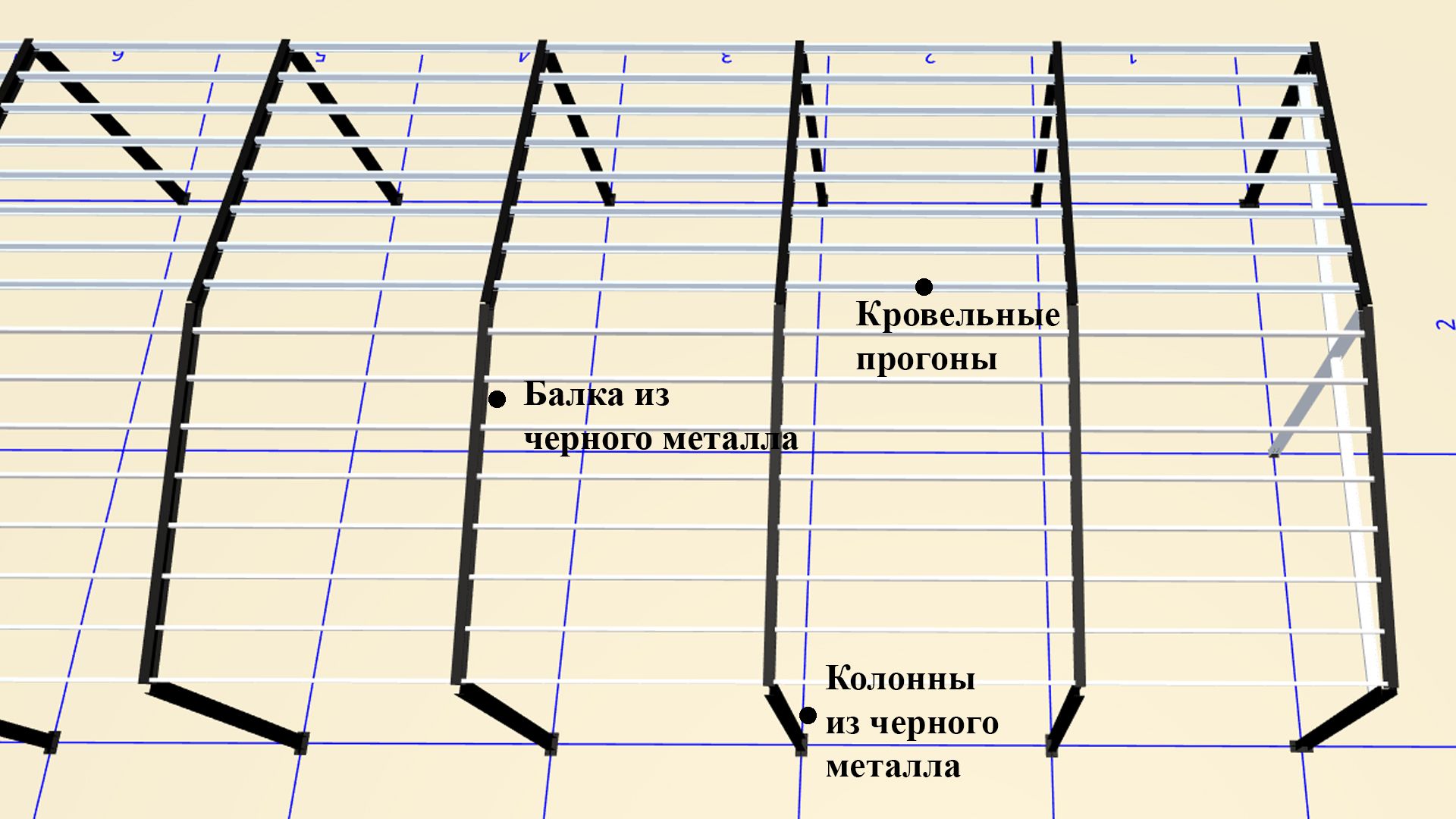

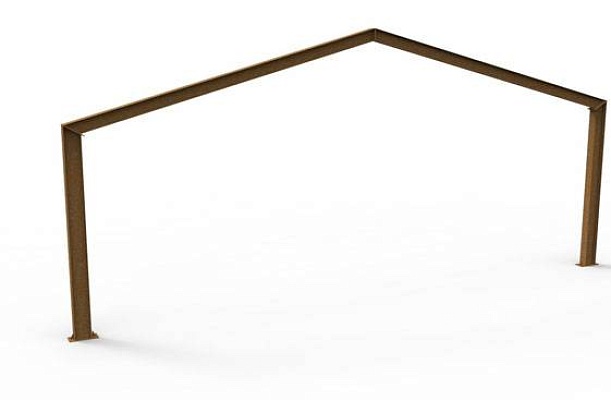

Сварная балка (I-Beam)
Марка стали
S245 (предел текучести)
Класс цинкования элементов
1-ый класс (275 г/кв.м.) Premium
Металлоемкость
От 28 кг/кв.м. (северные страны)
Пролет и высота
До 100м ширины (без колонн) До 15м высоты (до низа)
Степень огнестойкости
До IV (панели снаружи) От III до I (панели внутри)
Шаг рам
6-9 (между колонами)

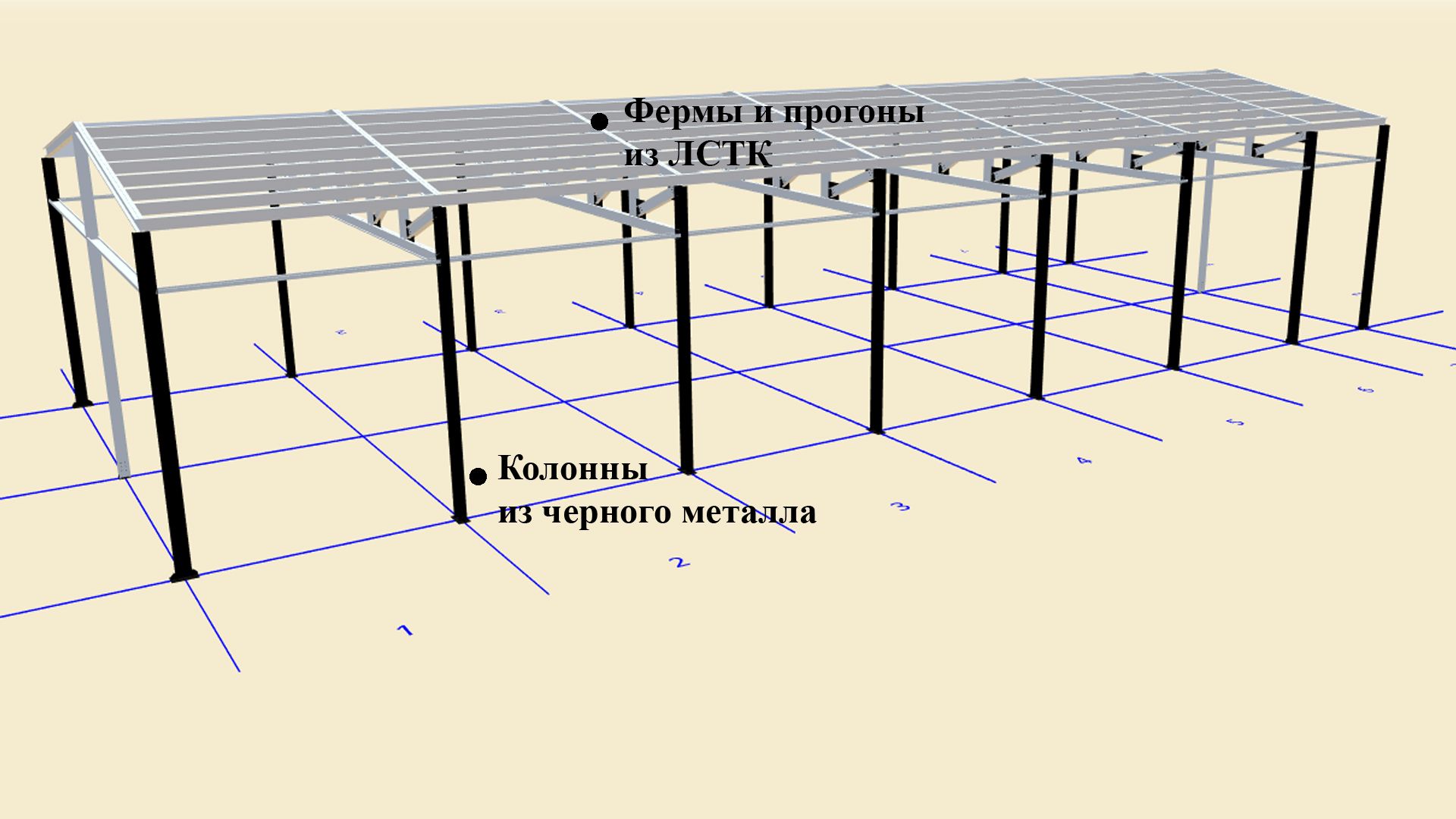

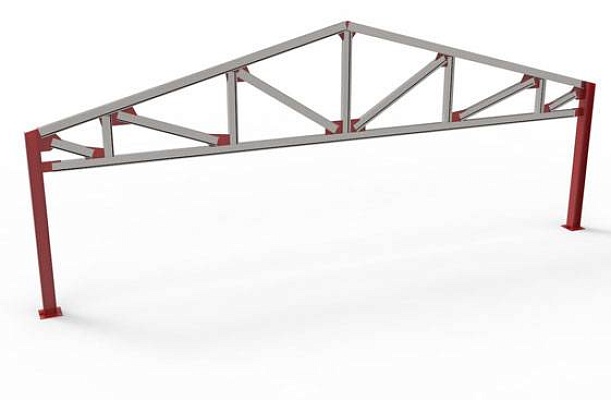

ГИБРИДНая система (ЛСТК+ЛМК)
Марка стали
S245 и S350 (предел текучести)
Класс цинкования элементов
1ый класс (275г/кв.м) Premium
Металлоемкость
От 26 кг/кв.м. (северные страны)
Пролет и высота
До 36м ширины (без колонн)
До 20м высоты (до низа)
Степень огнестойкости
До IV степени (панели снаружи)
III-I степени (панели внутри)
Шаг рам
3-6 (между колонами)

Система крепления на каркасе
Включены в комплект здания. Обычно это уголки или соединительные элементы, на которые монтируется прогоны и вспомогательные стальные конструкции для обшивки. Без них невозможно будет соединить основные и вспомогательные элементы несущего каркаса.  Применяется тонкий гнутый лист металла для обрамления проемов, стен и кровли.

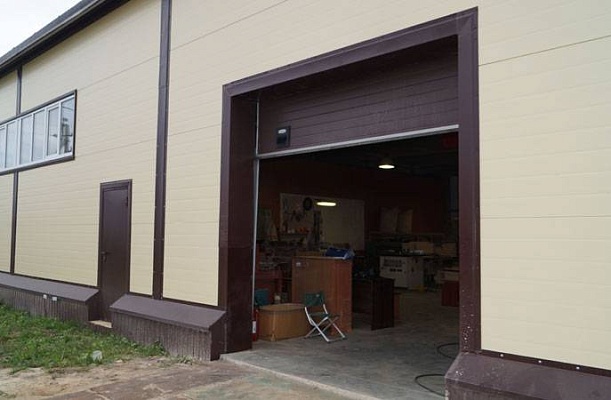

Ворота
Здания комплектуются надежными утепленными индустриальными воротами (с вертикальным подъёмом, распашные, ангарные и т.д.) российских производителей DoorHan, AlluTech c возможностью добавления автоматики, радиоуправления, разных цветовых решений, калитками и проемами под окна.

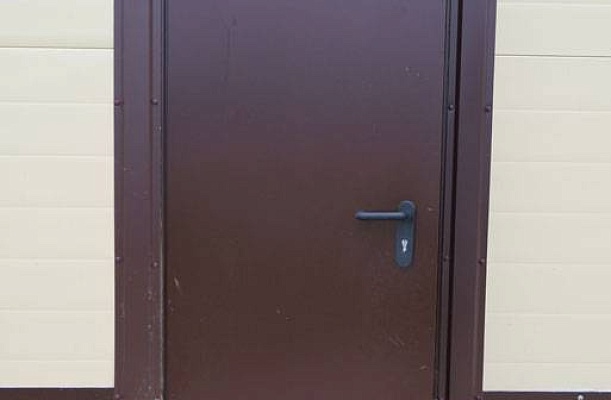

Двери
В комплект здания могут быть включены надежные красивые дверные группы, одиночные или двойные противопожарные двери с доводчиком, окошками и разными цветовыми и антивандальными решениями.

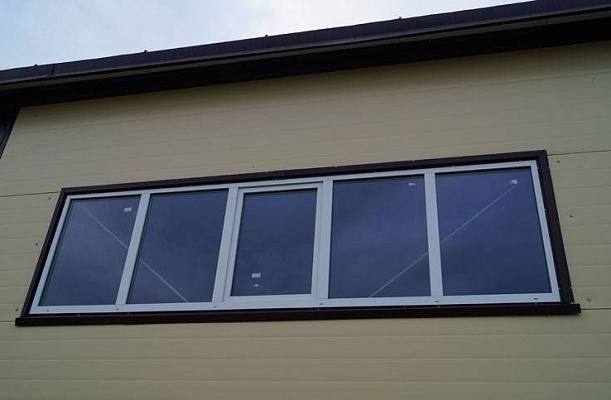

Окна
Поставляем качественные стеклопакеты известных российских производителей оконных систем КBЕ, Rehau с отличными свойствами шумопоглащением, многообразными цветовыми решениями и высоким уровнем надежности для любых назначений зданий.

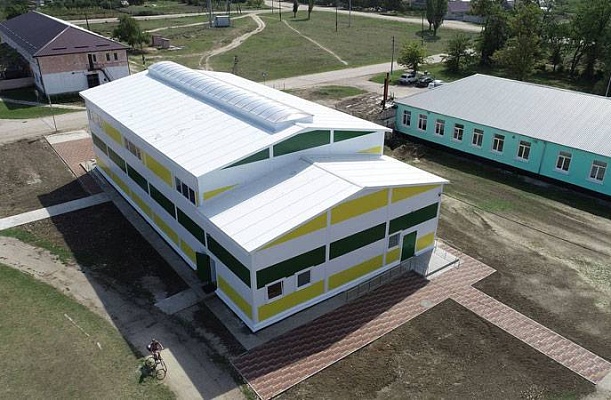

Световые фонари
Применяем инновационные запатентованные световые фонари на кровлю здания с наполнением купола сотовым поликарбонатом российского завода Leron для эффективного естественного освещения (до 6м ширины) с автоматическими системами дымоудаления и проветривания. В проектировании несущих конструкций учитывается подсистема для фонарей. Клиенты существенно экономят на энергосбережении даже в самые зимние и облачные дни года.
Солнечные батареи
Поставляем здания с инновационными солнечными батареями на базе высокоэффективных гетероструктурных модулей немецкого завода Hevel с блоком АКБ и дизель-генераторной установкой. Это идеальное решение для автономного и резервного электроснабжения с существенной минимизацией затрат на эксплуатацию здания в регионах, удаленных от сетей. В проектировании несущих конструкций учитывается система узловых соединений батарей с кровлей.

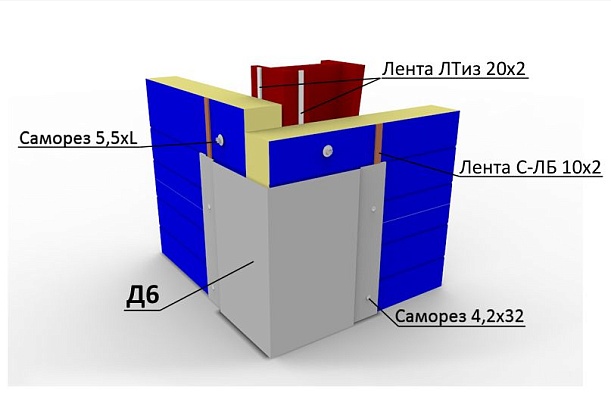

Фасонные элементы
Фасонные элементы включены по умолчанию в комплекта здания для защиты стыков обшивки от погодных условий.

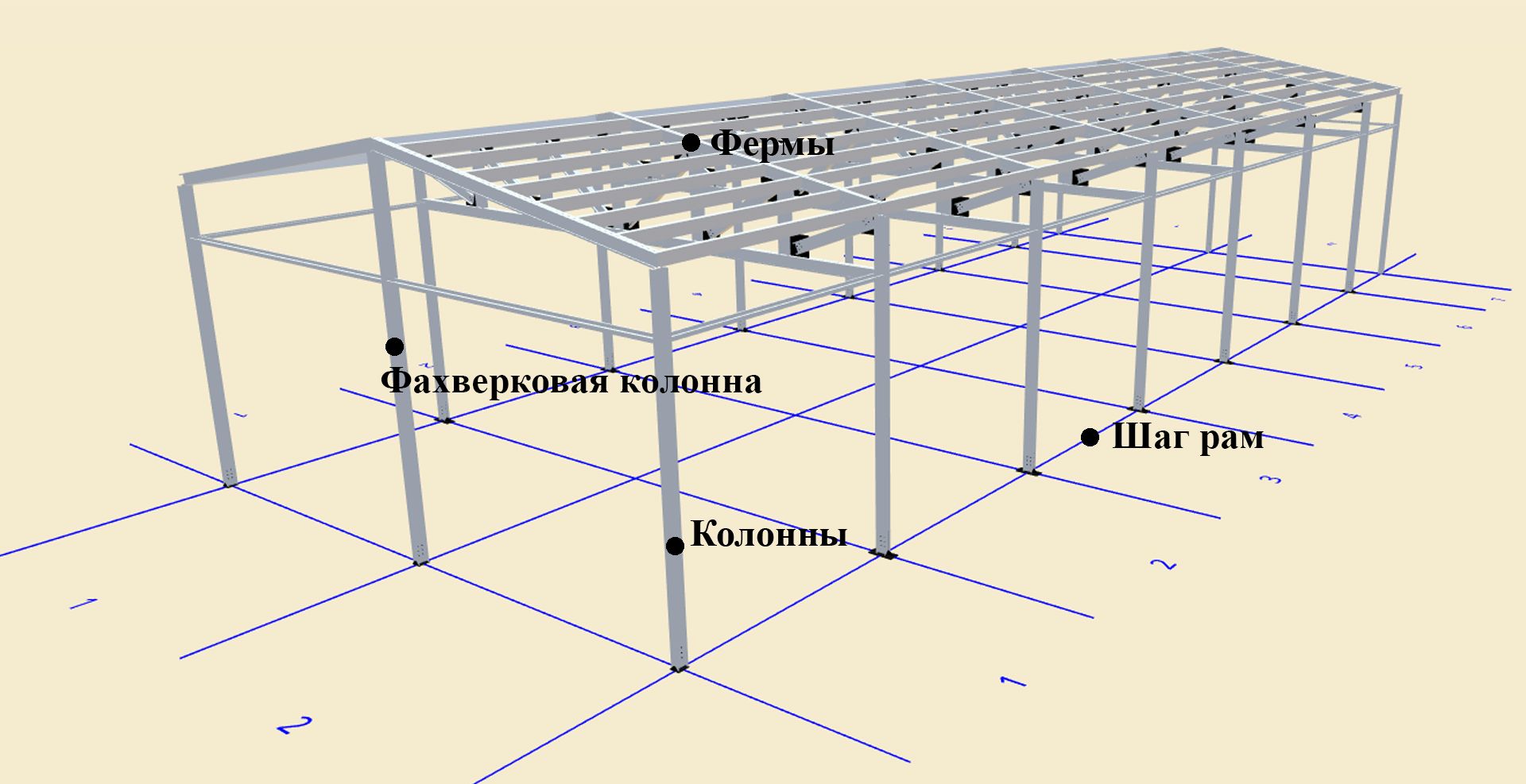

Устройство легких металлоконструкций

Инновации и технологии
Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam
Уменьшение стоимости C-channel каркасов до 20-30% по сравнению с I-Beam

Каркасы C-channel и I-Beam имеют практически аналогичные прочностные характеристики. Но конструкции из ЛСТК менее металлоемкие, что позволяет экономить до 20-30%.

Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7
Новая концепция «Smart Techno Design» позволяет обслуживать клиентов 24/7

Компания ПК «Веста» использует современные технологии автоматизации не только производственного процесса, но и при работе с покупателями. Применение инновационных технологий на базе облачного сервиса WebSteel® позволяет клиентам обслуживаться в режиме 24/7/365 на многих международных строительных рынках (Евразии, Африки и Ближнего Востока)

Увеличение предела огнестойкости здания из ЛСТК до R15
Увеличение предела огнестойкости здания из ЛСТК до R15

В 2018г завод PK VESTA получил инновационное заключение по оценке предела огнестойкости для зданий из ЛСТК в головной известной Российской экспертной организации по вопросам пожаробезопасности -  НИИ противопожарной обороны (ФГБУ ВНИИПО) с требованиями по внесению определённых изменениях в проектных решениях.

Качество

Точность изготовления
Точность изготовления

Имеет одну из самых низких погрешностей на рынке в +-1мм

Подробнее

Изготовления

Точность изготовления

При изготовлении несущих конструкций из ЛСТК на 100% болтовых соединениях – погрешность в пробивке отверстий, резки профилей по длине и процесс холодногнутого профилирования элементов – имеет огромное значение на стадии монтажа здания. В отличие от других заводов, где погрешность в межосевом расстоянии между отверстиями может достигать +-3 или 4мм мы строго придерживаемся отклонения в +-1мм на высокоавтоматизированном промышленном оборудовании, что дает практически идеальную гарантию для успешного монтажа каркаса (стыковка разных элементов с множеством отверстий) при экспорте здания в дальние страны и регионы (Азия, Ближний Восток или Африка) Плюс, мы исключаем случаи с эффектом грибовидности, серповидности и соосности металлических элементов, что также часто делает процесс монтажа более трудоемким или даже невозможным. Работа с тонким металлом граничит у нас с искусством, где точность изготовления помогает быстрее сдать здание в эксплуатацию для дальнейшей успешной работы.
Коэффициенты надежности
Коэффициенты надежности

Мы не "играемся с надежностью здания" в целях понижения металлоемкости здания до критических величин и понижения стоимости каркаса. Часть наших специалистов проектируют здания с 1980г. с учетом современных СНИПов. За это время ни одно здание не сложилось!

Подробнее

Проектирования

Коэффициенты надежности

Кроме качества материалов цена на здания во многом зависит от методов проектирования и учета коэффициентов надёжности. Среди игроков на строительных рынках есть склонность занижать данные коэффициенты (скажем вместо 1 к 2 делают 1 к 1.5) для минимизации металлоемкости несущих конструкций и соответственно резкому понижению стоимости каркаса (до 20-30%), что повышает риск обрушения зданий и частичной деформации основных элементов при самом неблагоприятном сочетании нагрузок (к примеру, шквальный продолжительный сильный боковой ветер или постоянное чередование оттепели и заморозков) А такие случаи нельзя исключать. Завод PK VESTA никогда не идет на понижение коэффициентов, так как дорожит своей репутацией и надежностью зданий. У нас с 1991г ни одно здание не сложилось.
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)
Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Применение любых других классов цинкования II или III приводит к более быстрому появлению коррозии, особенно если здание используется вблизи водных ресурсов или с высоким уровнем влажности или аммиачной агрессивной среды внутри помещения.

Подробнее

Продукции

Российский металл S350 с Iым классом цинкования (275 г/кв.м.)

Металлургия в России, богатая ресурсами, – занимает одно из лидирующих позиций в мире по объёму выпуска продукции и его качеству. Для внутреннего рынка и экспортных операций завод  PK VESTA использует только премиальный металл известных российских металлургических заводов Северсталь и Новолипецкий МК, которые много лет экспортируют свою продукцию в многие регионы мира - Евразии, Северной и Латинской Америке, Ближнего Востока и Африки. Использование металла из других стран (к примеру, Китайского) может не всегда соответствовать стандартам качества и ухудшать физико-механические свойства несущих конструкций.
Безопасность
Высокое качество стали
Высокое качество стали

Металл, который мы используем для производства металлоконструкций, имеет высокие эксплуатационные характеристики по сравнению с аналогичными строительными материалами, используемыми во всем мире. В частности – сопротивляемость растяжению, соотношение прочности к весу.

Работа в условиях экстремальных нагрузок
Работа в условиях экстремальных нагрузок

При разработке проекта наши инженеры учитывают каждую деталь. Большое внимание уделяется проработке базовой и предельной нагрузки, при расчете которой учитываются условия эксплуатации, возможные природные катастрофы и катаклизмы. Наши конструкции из сэндвич панелей способны выдерживать снеговую нагрузку до 600 кг/кв.м., сейсмическую активность магнитудой до 10 баллов, силу ветра до 100 кг/кв.м.

Наши сертификаты

Технические характеристики, прайс-лист и каталог
Характеристики
Стоимость зданий
Буклеты

Характеристики стальных каркасов

Общее:

  • Бренд:
    PK VESTA
  • Страна/Происхождение товара :
    Россия
  • Место производства:
    г. Тула, Россия
  • Код ВЭД:
    9406903909
  • Поставка комплектов каркасов:
    Евразия, Африка, Ближний Восток, Латинская Америка
  • Состояние каркасов:
    делаются «под заказ» с нуля (новое)
  • Доставка :
    наземная и/или морская (евро фуры и 40ка футовые контейнеры)
  • Срок эксплуатации:
    не менее 25 лет
  • Гарантия на продукцию:
    от 1 до 5 лет
  • Серия:
    INDI (индивидуальные под заказ), Серия TYP (типовые после проекта)
  • Схема и форма оплаты:
    40%х30%х30% и 70%х30% (L/С – аккредитив, T/T – банковский перевод, D/P – оплата после получения документа, подтверждающего отгрузку товара продавцом)

Несущие конструкции

  • Технологии каркаса :
    ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
  • Конструктивы:
    H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
  • Конструкции:
    двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
  • Аксессуары:
    прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
  • Металл:
    С245, С350 или С345
  • Класс цинкования:
    только I (275 г/кв.м.)
  • Поставщики металла:
    Российские Новолипецкий МК и СеверСталь
  • Второстепенные элементы:
    диагональные связи, прогонная система (С-обр. и Z-обр.)
  • Уровень подготовки:
    высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
  • Соединение:
    только 100% болтовое соединение (высокопрочные болты нормальной прочности)

Проекты и документы

  • Базовые нагрузки для северных стран:
    Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Базовые нагрузки для южных стран :
    Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
  • Основные проекты:
    монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
  • Степень огнестойкости здания:
    IV-I
  • Сертификация:
    ISO
  • Примечания:
    при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с

Изготовление I-обр. сварной балки

  • Резка металла:
    на полосы нужно длины на плазме
  • Сборка:
    заготовок на стане
  • Сварка:
    всех основных элементов
  • Процесс:
    правка элементов на стане
  • Частичная сварка:
    базы колонн и ребер жесткости
  • Финальная подготовка:
    песко струй / дробейструйка / горячее цинкованние
  • Покраска:
    есть (по требованию)
  • Заводской грунт:
    есть (20, 40 или 60 микрон)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

Изготовление С-обр. профиля

  • Процесс:
    холодногнутое профилирование металла
  • Резка и пробивка отверстий:
    есть (в авто режиме)
  • Покраска:
    отсутствует (высокие антикоррозионные свойства)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

Изготовление С-обр. профиля

  • Процесс:
    холодногнутое профилирование металла
  • Резка и пробивка отверстий:
    есть (в авто режиме)
  • Покраска:
    отсутствует (высокие антикоррозионные свойства)
  • Упаковка:
    в пачки для евро фур или 40ка футовых для контейнеров

Стоимость зданий

Ниже представлены цены на типовые быстровозводимые здания на базе известных строительных технологий.

ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод ПК Веста.

Регион
Утепление
Кровля
Ширина:
Высота:
Виды работ Длина, м / с шагом колон 6м
С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов 30 36 42 48 54 60
Сроки проектирования и изготовления, мес
(разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт)
1.5 1.5 1.5 1.5 1.5 1.5
Сроки фундаментных и монтажных работ, мес. 2 2 2 2 2 2
Несущий каркас, руб.
(Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом)
891588 1133396.4 1290252 1447108.8 1603964.4 1760820
Ограждающие конструкции, руб.
(проф лист), фасонные элементы, крепеж
610708.8 711445.8 812183.4 912920.4 1013658.6 1114395.6
Устройство фундаментов, руб.
(тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м)
450688.8 553452.6 630730.2 708008.4 785286.6 862564.2
Устройство железобетонного пола, руб.
(тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой)
555849.6 682591.2 777900.6 873210.6 968520 1063829.4
Монтаж здания, руб.
(есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют)
405619.8 498106.8 567657 637207.8 706758 776308.2
Количесво евро фур,штук 3 3 3 4 4 5
Доставка, руб.
(наземная, до 200км)
24000 24000 24000 32000 32000 40000
Итого от: 3457435.2 4244422.6 4833565.8 5430710.8 6019854.6 6616996.8
Ширина:
Высота:

pdf-icon

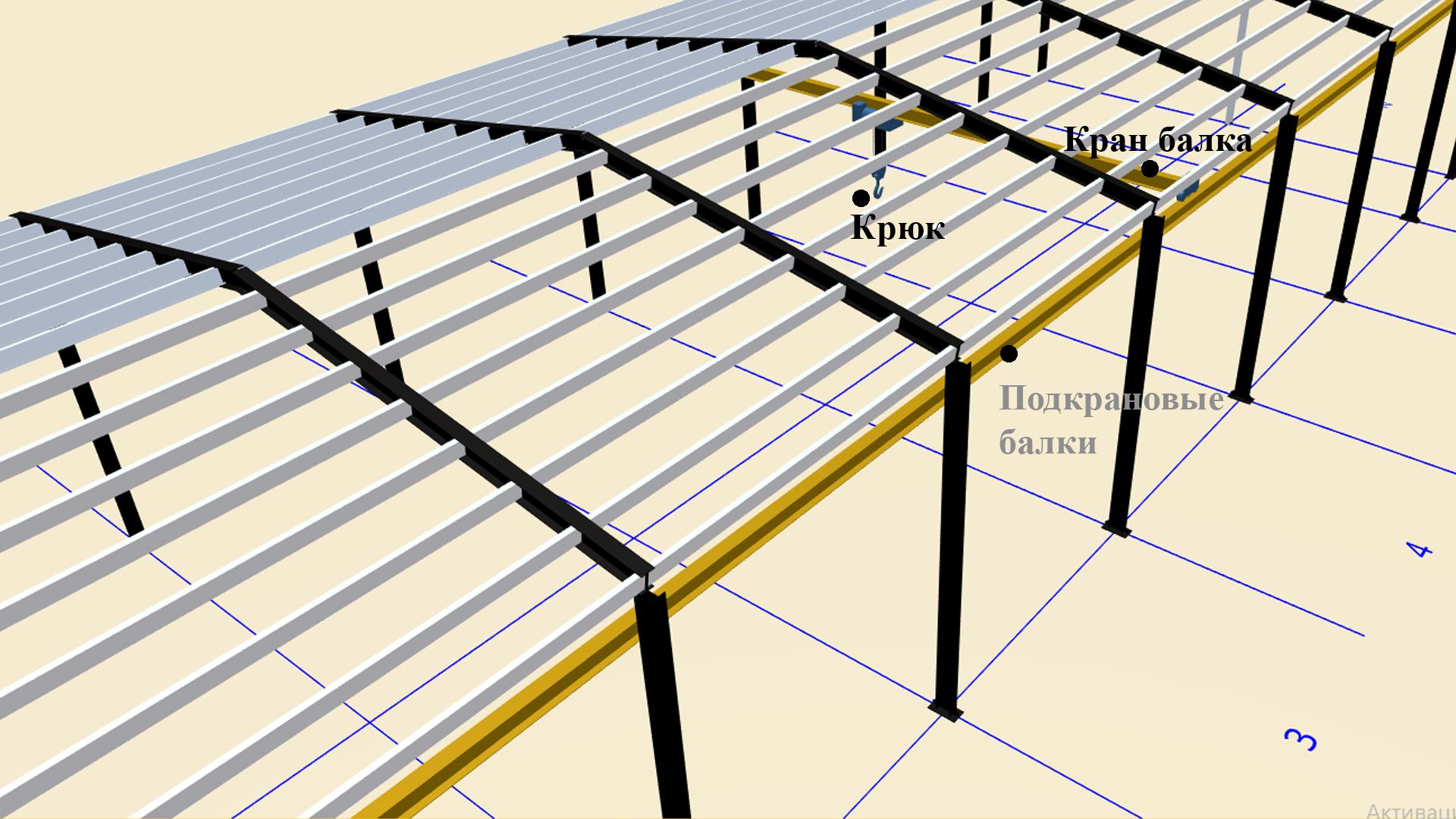

Основные узлы в здании
Скачать презентацию
(1 мб)
Основные валюты


СНГ
АЗИЯ
АФРИКА
наверх
?
ООО «ПК Веста» использует файлы cookie. Продолжая работу с pkvesta.ru, вы подтверждаете использование сайтом cookies вашего браузера, которые помогают нам делать этот сайт удобнее для пользователей. Однако вы можете запретить сохранение определенных файлов cookie в настройках своего браузера. Обработка данных пользователей осуществляется в соответствии с: «ПОЛИТИКА В ОТНОШЕНИИ ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ В ООО ПК "ВЕСТА"»
Понятно
