ВАЖНО! Все цены на здания являются ориентировочными и даны для предварительного знакомства с примерным бюджетом на строительство вашего здания. Слишком много факторов влияет на уровень цен (сочетание климатических зон, размеры здания, плавающие цены на металл, материалы, стоимость рабочей силы в разных странах, шаг рам, наличие геоизыскательных работ, нестандартные нагрузки на стены и кровлю и т.д.) Для более точного расчета используйте онлайн систему WebSteel® (онлайн учет стоимости и наличия материалов на складе завода, расчетной схемы и проектных решений) или делайте детальный запрос на российский завод ПК Веста.
-
Технологии каркаса :ЛСТК (холодногнутый оцинкованный профиль), ЛМК (сварная балка из черного металла:) и ГИБРИДная система (ЛСТК+ЛМК)
-
Конструктивы:H-обр. балки (I-Beam), C-обр. фермы/колонны (C-Channel)
-
Конструкции:двухскатные, односкатные, пристройки и плоские кровли (однопролетные и многопролетные)
-
Аксессуары:прилагаются все болты для каркаса (кроме анкерных), уголки, диагональные связи и соединительные элементы.
-
Металл:С245, С350 или С345
-
Класс цинкования:только I (275 г/кв.м.)
-
Поставщики металла:Российские Новолипецкий МК и СеверСталь
-
Второстепенные элементы:диагональные связи, прогонная система (С-обр. и Z-обр.)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину, пробивка отверстий и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Соединение:только 100% болтовое соединение (высокопрочные болты нормальной прочности)
-
Обшивка:сэндвич панели (минвата, пенопласт и PIR), полистовая/поэлементная сборка (минвата), проф лист (холодный вариант), вентилируемые фасады (металический кассеты, композитные кассеты и керамогранит – из минваты) и мембранная кровля (минвата)
-
Аксессуары:фасонные (нащельники, обрамление проемов и т.д.) и крепёжные элементы (саморезы), световые фонари (или прозрачные панели), вентиляция, секционные/распашные вороты, стеклопакеты (до 6 камер), солнечные батареи и навесы.
-
Тепловой контур:внутренний (панели изнутри каркас зашиваются) или внешний (все панели снаружи монтируются)
-
Основные цвета (RAL):Белый (9003), Серый (7004), Синий (5005), Белый-Алюминий (9006), Бежевый (1014), Желтый (1018), Зеленый (6002), Светло-Серый (9002), Коричневый (8017)
-
Плотность минваты:не менее 100 кг/кв.м.
-
Толщина листа:0.5мм, 0.6мм, 0.7мм, 0.8мм и 1мм (оцинкованный)
-
Уровень подготовки:высокий (нумерация элементов с учетом резки на нужную длину и упаковочного листа для быстрого поиска нужной пачки на месте строительства)
-
Базовые нагрузки для северных стран:Снег (от 180 кг/кв.м. и выше), Ветер (от 32 кг/кв.м. и выше) и Сейсмика – 6 баллов (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Базовые нагрузки для южных стран :Снег (не учитывается), Ветер (от 48 кг/кв.м. и выше) и Сейсмика – 7 баллов и выше (Шкале Рихтера) Технологическая нагрузка: от 20 кг/кв.м. и выше.
-
Основные проекты:монтажные схемы и инструкции, схемы колонн для фундамента, проект КМ (конструкции метрические), проект АС (фасадные решения), технический паспорт. С учетом гос. экспертизы.
-
Степень огнестойкости здания:IV-I
-
Сертификация:ISO
-
Примечания:при экспорте зданий в другие страны изначально российский проект мы делаем с учетом адаптации к местным международным СНИПам, но полную адаптацию обычно проводит местное проектное бюро в стране строительства здания (с предварительной проверкой расчетной с
-
Резка металла:на полосы нужно длины на плазме
-
Сборка:заготовок на стане
-
Сварка:всех основных элементов
-
Процесс:правка элементов на стане
-
Частичная сварка: :базы колонн и ребер жесткости
-
Финальная подготовка:песко струй / дробейструйка / горячее цинкованние
-
Покраска:есть (по требованию)
-
Заводской грунт:есть (20, 40 или 60 микрон)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
-
Процесс:холодногнутое профилирование металла
-
Резка и пробивка отверстий:есть (в авто режиме)
-
Покраска:отсутствует (высокие антикоррозионные свойства)
-
Упаковка:в пачки для евро фур или 40ка футовых для контейнеров
| Виды работ | Длина, м / с шагом колон 6м | |||||
|---|---|---|---|---|---|---|
| С 20% НДС. Поставка - EXW. Снег – 210кг/кв.м.(III), Ветер – 23 кг/кв.м. Сейсмика – 6 баллов | 30 | 36 | 42 | 48 | 54 | 60 |
| Сроки проектирования и изготовления, мес (разделы проекта - КМ, АС (стадия Р, монтажные схемы и технический паспорт) |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Сроки фундаментных и монтажных работ, мес. | 2 | 2 | 2 | 2 | 2 | 2 |
| Несущий каркас, руб. (Этаж-1, Кран балки – нет, Тип конструкции – двухскатная с 1 пролетом) |
891588 | 1133396.4 | 1290252 | 1447108.8 | 1603964.4 | 1760820 |
| Ограждающие конструкции, руб. (проф лист), фасонные элементы, крепеж |
610708.8 | 711445.8 | 812183.4 | 912920.4 | 1013658.6 | 1114395.6 |
| Устройство фундаментов, руб. (тип-столбчатый, утепленный цоколь 0.4м - есть, перепад высот на участке - до 0.3м) |
450688.8 | 553452.6 | 630730.2 | 708008.4 | 785286.6 | 862564.2 |
| Устройство железобетонного пола, руб. (тощина-150мм, нугрузка - до 2т/кв.м,, с топингом - упрочтенный верхни слой) |
555849.6 | 682591.2 | 777900.6 | 873210.6 | 968520 | 1063829.4 |
| Монтаж здания, руб. (есть подъездные пути, техническая вода, электричество и забор, стеснённые условия - отсутствуют) |
405619.8 | 498106.8 | 567657 | 637207.8 | 706758 | 776308.2 |
| Количесво евро фур,штук | 3 | 3 | 3 | 4 | 4 | 5 |
| Доставка, руб. (наземная, до 200км) |
24000 | 24000 | 24000 | 32000 | 32000 | 40000 |
| Итого от: | 3457435.2 | 4244422.6 | 4833565.8 | 5430710.8 | 6019854.6 | 6616996.8 |
О быстровозводимых зданиях рассказывает
Руководитель проекта WebSteel®

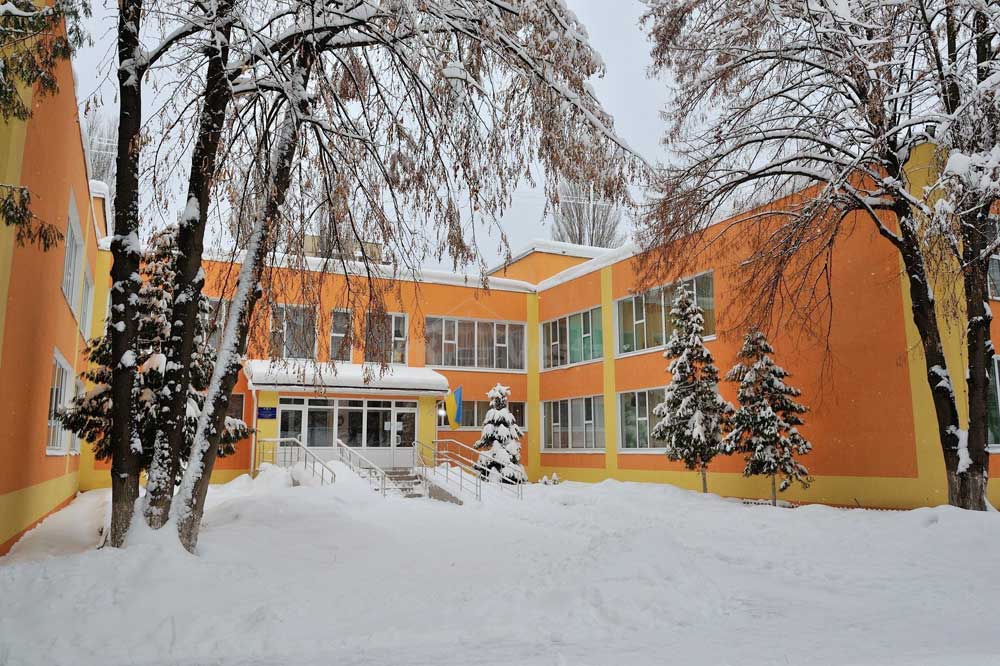

Строительство быстровозводимого детского сада
Технологии быстровозводимого строительства охватывают все сферы жизни. В последние годы растет потребность в детских садах нового типа.
Дошкольные учреждения, построенные из экологичных материалов, хорошо удерживают тепло, в них детям комфортно и удобно. Модульная сборка из сэндвич-панелей с несущими конструкциями из ЛМК или ЛСТК осуществляется во всех климатических зонах и сейсмически опасных районах. Сооружения с отличными эксплуатационными характеристиками рассчитаны на длительную эксплуатацию.
Если необходимо срочное строительство детского сада в соответствии с действующими нормативами, лучше обратиться в ПК ВЕСТА. Садики на базе каркаса из металлоконструкций многофункциональные. Построить такой объект можно за несколько месяцев. Расходы на строительство БВЗ значительно ниже, чем возведение капитальных зданий. Общестроительные расходы снижаются до 30%, а в некоторых случаях до 50%.
Проект строительства детского сада
Разрабатывая проект строительства детского сада, важно учитывать функциональное назначение учреждения. В настоящее время существуют разные формы детских садов:
- В детсадах общеразвивающего типа предусмотрена комплексная воспитательная программа, осуществляется присмотр, уход за детьми, их оздоровление и физическая подготовка.
- В центрах развития детей выделяют дополнительные помещения для занятий творчеством, при необходимости в классах устанавливается специфическое оборудование.
- Сад компенсирующего вида строят с расширенным медицинским блоком. Детям проводятся физиотерапевтические процедуры, делается массаж, прием ведут дефектолог, логопед, окулист и другие профильные специалисты, поэтому типовая планировка не отвечает всем требованиям.
- Детсад дневного пребывания может быть частным и домашним, для возведения такого здания разрабатывается индивидуальный проект с учетом посещаемости, наличия образовательных программ.
- В садах комбинированного вида должны быть помещения для спортивных и развивающих занятий, танцпол с балетными станками и даже небольшая сценическая площадка с мини-залом для родителей.
- Детский садик оздоровительного типа – учреждение с расширенным медицинским обслуживанием и дополнительными занятиями физкультурой.
- В частном детсаде присмотра и оздоровления допускается произвольная планировка, не нормируется количество спален, игровых комнат.
Возможно строительство модульных сооружений любого типа с учетом требований заказчика в рамках выделенного бюджета. Материалы должны быть износо- и влагостойкими. В детсадах проводится многократная влажная уборка, применяются дезинфицирующие растворы и различные чистящие и моющие средства.
Особенности строительство новых детских садов
Возможно строительство новых детских садов одноэтажных и двухэтажных. Допускается трехэтажная застройка с размещением на верхнем этаже служебных помещений. Зоны для отдыха, кормления и развития детей располагаются исключительно на первом и втором этажах. Отдельно расположенный детский сад любой площади по нормативам размещается в жилой зоне.
Регламентируется высота потолков, площадь. В каждой из групп предусматривается общая комната для игр и принятия пищи, раздевалка, спальня, туалет, умывальник. В крупных зданиях планируют музыкальный зал и помещение для спортивных занятий.
При эффективном планировании удается снизить стоимость строительства детского сада. На этапе проектирования продумываются коммуникации, системы вентиляции, отопления. Садики проектируются с учетом климатических особенностей, при необходимости делается дополнительное утепление. При зонировании предусматривают медпункт, учебные классы, административно-хозяйственный блок, кухню.
Этапы строительства модульного детского сада
- Строительная организация выполняет весь комплекс работ от планировки площадки до сдачи объекта.
- Модульный детский сад возводят на легких свайных фундаментах или на ленточных основаниях из железобетонных блоков или плит.
- Сначала формируется металлический каркас, обеспечивающий пространственную жесткость сооружения.
- На объект доставляются модули, изготовленные в заводских условиях с соблюдением строительных правил. Они собираются с привлечением автокрана.
- Затем формируется утепленная кровля, прокладываются коммуникации.
- При монтаже модулей получаются энергоэффективные здания, в которых исключены потери тепла.
- Швы герметизируются до проведения отделки фасада.
Преимущества детского сада из БВЗ
- Главные достоинства БВЗ – скорость строительства и минимизирование затрат. Стоимость строительства детского сада зависит от этажности, полезной площади, архитектурных особенностей, вида используемого стального проката и стеновых материалов.
- Строения ценятся за свою: универсальность, надежность, мобильность, долговечность, экологичность, точность геометрии.
- Строительство осуществляется в любое время года, включая зимние месяцы. Не нужно ждать благоприятных погодных условий для выполнения технологических операций.
- Расчетный срок службы быстровозводимых детсадов 35 лет, при необходимости здание можно демонтировать и перенести на другое место.
- Каркасные здания из сэндвич-панелей обладают хорошей теплоизоляцией, поглощают шумы, устойчивы к биологическим заражениям патогенными микроорганизмами.
- Постройки сохраняют стабильные размеры и физико-механические свойства в широком диапазоне температур.
- Допустимо строительство БВЗ в районах сейсмической активности, металлический каркас обеспечивает необходимую пространственную жесткость строительной конструкции.
Стоимость строительства детсада под ключ
ПК ВЕСТА выполняет строительство модульных детсадов с доставкой в любую точку мира. Вы можете выбрать типовой проект или мы подготовим для вас индивидуальный с учетом требований и бюджета.
Предлагаем надежные, долговечные быстровозводимые здания, изготовленные из качественных материалов по современным технологиям. Стоимость строительства нового детского сада зависит от архитектурных особенностей, способа отделки, площади, количества дверей, окон и других факторов, рассчитывается индивидуально.
Использование БВЗ – оптимальное решение, чтобы быстро открыть детсад, который можно при необходимости легко перевезти в другое место. Современные технологии позволяют сдавать объект в течение нескольких месяцев после поступления заявки.
При организации бизнеса или при возведении муниципальных или ведомственных учреждений для детей важно определиться с объемом инвестиций. Сколько стоит строительство детского сада, можно вычислить самостоятельно, используя сервис WebSteel®.
Выбирая PK VESTA вы получите:
1. Новая философия и инновационная бизнес-модель «Smart Techno Design», позволяющая клиенту быстро визуализировать быстровозводимое здание онлайн в новом сервисе WebSteel, мгновенно рассчитывать стоимость базовых затрат на строительство с автоматическим учетом климатических зон (снеговая, ветровая и сейсмическая), получать эскизы с подробным техническим заданием и заказывать готовый «комплект здания» онлайн в любую точку мира.
2. Уникальные решения от старого завода из известного промышленного города Тула (металлообработка с XVII века), предлагаемые специально для вас для проектирования и изготовления энергоэффективных быстровозводимых зданий «под заказ».
3. Особый акцент на качество нашей продукции, высокую безопасность и надежность производственных мощностей при высокой автоматизации рабочих процессов и новейшие IT-технологии в формате обслуживания клиентов 24/7 через Интернет на мировых рынках (Евразия, Африки, Ближнего Востока и Латинской Америки)
Сравнение технологий:
| Категории |
ЛСТК-цинк |
ЛМК-черный |
Железобетон |
|---|---|---|---|
|
|
|||
| 1) Металлоемкость каркаса | Низкая | Средняя | Высокая |
|
2) Несущая способность |
Высокая | Высокая | Высокая |
|
3) Трудоемкость изготовления |
Низкая | Средняя | Средняя |
|
|
|||
|
4) Трудоемкость монтажа |
Низкая | Средняя | Средняя |
|
5) Антикоррозионные свойства |
Высокие | Низкие | Низкие |
|
6) Затраты на фундамент |
Низкие | Средние | Высокие |
|
|
|||
|
7) Вместимость в транспортное средство |
Высокое | Средняя | Низкая |
|
8) Процесс сварки |
Отсутствует | Есть |
Отсутствует |
|
9) Предел огнестойкости |
Средний |
Высокий | Высокий |
|
|
|||
|
10) Частота дефектов изготовления |
Погрешность в пробивке отверстий, резки элементов на нужную длину – низкая. |
Эффект грибовидности и серповидности после сварки на заводе- средняя/высокая. |
Сколы бетона, трещины, разрывы и смещение арматуры – низкая/средняя. |
|
11) Частота применения в зданиях с высоким уровнем влажности и аммиачной агрессивной средой |
Высокое |
Низкое |
Низкое |
Сравнение с конкурентами:
|
Категории |
Завод PK VESTA |
Конкуренты |
|---|---|---|
|
|
||
| 1) Работа на рынке в России и СНГ |
С 1991г. (без изменения названия и телефонов) |
С 2000ых (многие заводы образовались позже) |
|
2) В собственности (промышленные и складские помещения с площадкой и инженерными сетями) |
Есть |
Нет (основные заводы берут в аренду) |
|
3) Металлоемкость каркаса |
Низкая (28-31 кг/кв.м. – северные страны) |
Средняя (32-35 кг/кв.м. – северные страны) |
|
|
||
|
4) Производство каркасов и сэндвич панелей (2в1) |
Есть |
Нет (специализация на каркасах или только панелях. Массовый рынок) |
|
5) Средний стаж работы специалиста |
Более 10 лет |
Менее 5 лет |
|
6) Опыт проектирования зданий |
С 1985г (часть специалистов в инженерном составе) |
С 2000ых (основной рынок БВЗ в России) |
